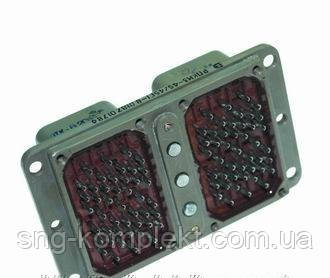

РПКМ3-38/38Г1-В РПКМ3-38/38Г3-В РПКМ3-38/38Ш1-В РПКМ3-26/45Г1-В РПКМ3-26/45Г3-В РПКМ3-26/45Ш1

РПКМ3-38/38Г1В РПКМ3-38/38Г3В РПКМ3-38/38Ш1В РПКМ3-26/45Г1В РПКМ3-26/45Г3В РПКМ3-26/45Ш1В

Опис

Застосовуються в радіоелектронній та радіотехнічній апаратурі як з'єднувачі загального призначення Стандарти ОСТ В 11 0121-91 АВ0.364.040ТУ

Опис конструкції
— ручні
— комбіновані: радіочастотні (РЧ) і низькочастотні (НЧ) контакти
— кліматичне виконання В
— кодувальний елемент
— покриття контактів: золото, срібло
– метод монтажа: пайка
— пилебризгозахищені по стику корпусів

Механічні
вібрація: діапазон частот, Гц — 5...2500
прискорення, м/с2 — 150 (15g) одинарні удари: прискорення, м/с2 — 5000 (500 g) багаторазові удари: прискорення, м/с2 — 750 (75 g) лінійні навантаження: прискорення, м/с2 — 1500 (150g)
Вимоги до надійності
мінімальна напрацювання, год 10000 серед зчленувань-розчленувань 500 мінімальний термін зберігання, років 20
Електричні
максимальна робоча напруга постійного струму см. схеми розташування контактів робочий струм на контакт. схеми розташування контактів опір електричного контакту, не більш ніж, мОм 1,0 — 5
1,5 — 2,5
РЧ — 10 опір ізоляції в нормальних кліматичних умовах, не менш низькочастотних з'єднувачів — 5000 МОм
радіочастотних з'єднувачів — 1000 МОм
Кліматичні
температура довкілля, °C від мінус 60 до плюс 100 зміна температур, °C від мінус 60 до плюс 120 (з урахуванням температури перегрівання контактів) атмосферний знижений тиск робочий Па (мм рт. ст. ) 1,3х10-4 (1х10-6)
