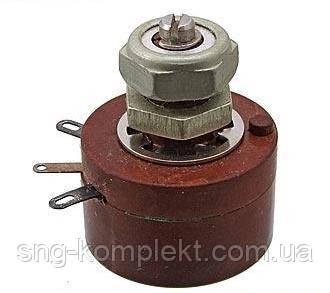

ПП3-43 4,7Ом 10Ом 22Ом 47Ом 68Ом 100Ом 150Ом 330Ом 470Ом 680Ом 1кОм 15кОм 2,2кОм 3,3Ком 4,7кОм 6,8кОм 10кОм 15кОм 20кОм

ПП3-43 4,7Ом 10Ом 22Ом 47Ом 68Ом 100Ом 150Ом 330Ом 470Ом 680Ом 1кОм 15кОм 2,2кОм 3,3Ком 4,7кОм 6,8кОм 10кОм 15кОм 20кОм

Виробник: Арзамас, ТОВ «Резистор»

Опис:
РЕЗИСТОРИ РЕГУЛЬОВАНІ ПРОВОЛОЧНІ ППЗ-40...47 Резистори ППЗ-40...47 призначені для роботи в ланцюгах постійного та змінного струмів частотою до 10 000 Гц, напругою до 400 В. Загальний вигляд і габарити резисторів Тип гумка Lmax lmax Маса, г ПП3-40 37,5 10 13,5 ПП3-41 37,5 10 14 ПП3-43 29,5 2 13,5 ПП3-44 51 10 22,5 ПП3-45 51 10 23 ПП3-47 43 2 22,5 Одинарні гумки (ПП3-40, ПП3-41, ПП3-41, ПП3-43) Схема електрична Здвоєні гумори (П3-44, ПП3-47 Схема) електричні ОС ОСНОВНІХЧНІ ТЕРЧНІХНІХ ХАРАКТЕРИСТИКИ Резистор однообігова Потужність (за температури 55 °C) 3 Вт Діапазон номінальних опорів 4,7...20 000 Ом Допустиме відхилення опору від номінального ± 5%; ± 10% Число циклів переміщення рухомої системи для номіналів 15 і 20 кОм 10 000 6 000 Характеристика зміни опору Лінійна відхилення від лінійності, не більш ніж ± 5%; ±10% УСЛОВЕ ЕКСПЛУАТАЦІЇ Механічні дії Синусоїдальна вібрація: діапазон частот для одинарних резисторів для здвоєних резисторів 5-2 500 Гц 5 - 1 000 Гц амплітуда прискорення для одинарних резисторів для здвоєних густорів 1,5 м/с2 1,5 м/с2 Механічні удари одиночної дії (прискорення) 1 500 м/с2 Механічні удари багаторазової дії (прискорення) 350 м/с2 Лінійне прискорення 250 м/с2 Кліматичні дії Інтервал робочих температур від -60 до +155 °C Відносна вологість повітря (За температури +40 °C) 98% Залежність допустимої потужності електричного навантаження від температури довкілля Pt — допустима потужність розсіювання, Вт; Pном — номінальна потужність розсіювання, Вт; t — температура довкілля, °C.¶нозв.¶устемso-style-parent:"; margin-top:0cm; margin-right: 0cm; margin-bottom: 4.0pt; margin-left: 0cm; ID-autose: 51.0pt; font-falyalyal; font We-fontold; font-style:italic} table.MsoNormalTable {mso-style-parent:"»; font-size:10.0pt; font-family:"Times New Roman»; } div.Section1 {page:Section1;} div.Section2 {page:Section2;} -->

ПП3-40...47

Змінні дротяні регулювальні гумки









ОСНОВНІ ПАРАМЕТРИ

Застосування:

Резистори призначені для навісного монтажу

для роботи в ланцюгах постійного та змінного
струму частотою до 10000 Гц напругою не більш ніж 400 В

Одноперевертний

Номінальний опір Від 4,7 Ом до 20 КОм
