СП5-22

Підстройкові, малогабаритні, багатообертові з прямолінійним переміщенням рухомої системи для друкованого монтажу, призначені для роботи в електричних ланцюгах постійного, змінного та пульсувального струму частотою до 1000 Гц. Кліматичне виконання ВЗ за ГОСТом 1515069.

Найменування виробу, ТУ, приймання
СП5-22

ОЖО.468.551 ТУ (1)

ОЖО.468.509 ТУ (5)

ОЖО.468.560 ТУ (9)

Діапазон номінального опору, Ом
10-15

22-68

100-22000

33000-47000

Допущені відхилення опору, %
±5; ±10

Номінальна потужність, Вт
1

Умови експлуатації:

Робоча напруга, В

Температура, 0С

Мінім. напрацювання, година.

Термін зберігання, років

Атмосфер. тиск, мм.рт.ст.

Відносять вологість

Вібрація в діапазоні

частот

Механіки. удари

одиничної дії
200

— 60... 155

20000

25

5-2280

до 98% при 35 гр.С

від 1 до 3000 Гц із пришвидшенням 20g



з прискоренням до 1000g

Інтервал ТКС, × 10-6 1/0С
±50 для Rн = 150-22000 Ом; ±500 для Rн <100 Ом, 33-47кОм

Габаритні розміри, мм
Довжина:
34,5

Ширина

(діаметр)
10,5

Висота
7,0

Маса, г
4,5

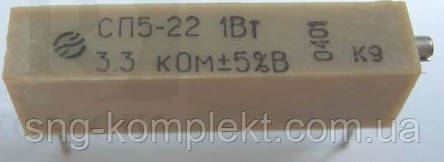

Резистори підстройкові СП5-22, СП5-24 призначені для роботи в ланцюгах постійного та змінного струму частотою до 1000 Гц. Різистори одинарні, багатоперевертні з прямолінійним переміщенням рухомої системи для друкованого (СП5-22) і навісного (СП5-24) монтажу. Залежно від номінальної потужності розсіювання резистори СП5-22, СП5-24 випускають трьох видів. Зміна опору від мінімального до повного здійснюється: резисторів СП5-22, СП5-24 номінальною потужністю розсіювання 1 Вт — за 60 поворотів вала; резисторів СП5-22, СП5-24 номінальною потужністю розсіювання 0,5 Вт — за 56 поворотів вала; резисторів СП5-22, СП5-24 номінальною потужністю розсіювання 0,25 Вт — за 42 повороти вала. Маса резисторів СП5-22 становить 4,5 г; СП5-24- 4,2 г. Резистор СП5-22 Резистор СП5-24 Резистор СП5-22 (0,25 і 0,5 Вт) Резистори СП5-22 (0,5 і 0,25 Вт) Потужність, Вт Розміри, мм Маса, г, не більш ніж L A 0,25 25 12,5 22,5 22,6 2,6 30 15,5,2 РезиП5-24 (05,05,25 °CTC5-25) (0,5 і 0,25 Вт) Потужність, Вт Розміри, мм Маса, г, не більш L L1 A 0,25 25 27,5 24 2,6 0,5 30 32,5 29 3,2 ТЕХНІЧНІ ДАННІ Температура довкілля: СП5-22 (1 Вт) і СП5-24 (1 Вт) від -60 до +125 °C СП5-0,25 Вт) -60 до +155 °C Відносна вологість повітря за температури +35 °C до 98% Атмосферний тиск СП5-22 (1 Вт) і СП5-24 (1 Вт) від 305600 до 666 Па (2280-5 мм рт. ст.) СП5-22 (0,25 і 0,5 Вт) і СП5-24 (0,25 і 0,5 Вт) від 305600 до 0,00013 Па (2280-10-6 мм рт. ст.) Вібраційні навантаження з пришвидшенням у діапазоні частот 1-3000 Гц до 20g Удари з пришвидшенням: багаторазові до 150 g одинарні до 1000g Лінійні навантаження з пришвидшенням до 500g Акустичні шуми за рівня звукового тиску в діапазоні частот від 50 до 10 000 Гц до 150 дБ Функціональна характеристика резисторів лінійна Зносостійкість резисторів 200 циклів Опір ізоляції резисторів у нормальних кліматичних умовах не менш ніж 1000 МОм Мінімальний опір резисторів: СП5-22 (1 Вт) і СП5-24 (1 Вт) опором від 10 до 22 Ом 5% СП5-22 (1 Вт) і СП5-24 (1 Вт) опором від 33 до 47000 Ом 2% СП5-22 (0,25 і 0,5 Вт) і СП5-24 (0,25 і 0,5 Вт) 3% Мінімальна напрацювання резисторів: СП5-22 (1 Вт) і СП5-11 Вт) 10 СП5-22 (0,225 Вт) і Вт СП5-24 (0,25 і 0,5 Вт) 20000 год Зміна опору резисторів упродовж мінімального напрацювання не більш ніж ± 5% Термін зберігання резисторів 15 років Зміна опору резисторів до кінця терміну зберігання не більш ніж ± 5% Номінальні потужності розсіювання, межі номінальних опору, що допускаються відхилення від номінального опору та граничні робочі напруги Тип резистора Номінальна потужність, Вт Премели номінальних опорів, Ом, що допускають відхилення,% Граничне робоче напруга, У СП5-22 СП5-24 1 100-47 000 ±5, ±10 216 СП5-22 СП5-24 0,5 0,25 10 — 33000 10- 22000 ± 5, ± 10 ± 5, ±10 130 75 Примітка: номінальні опору відповідають низу Е6 Електрична роздільна здатність резисторів Тип гумора Номінальна потужність розсіювання, Вт Премели номінальних опорів, Ом Електрична роздільна здатність, % СП5-22 СП5-24 1 10 — 100 150 — 330 470 — 1000 1500 — 47000 1,0 1,5 1,0 0,75 СП5-22 СП5-24 0,5 10 — 330 470 — 680 1000 — 6800 10000 — 1,2 0,7 0,3 СП5-22 СП5-24 0,25 10 — 470 680 — 2200 9300 — 10000 15000 — 22000 1,2 0,7 0,4 0,3 Залежність допустимої потужності електричного навантаження від температури довкілля Pt — допустима потужність розсіювання, Вт; Pном — номінальна потужність розсіювання, Вт; t — температура довкілля, °C.

Параметри компонента «СП5-22,СП5-24»

Потужність: 1 (Вт)
Опір: 10-47000 (кОм)
Дод. відхилення від Rном.: +5; +10 (%)
