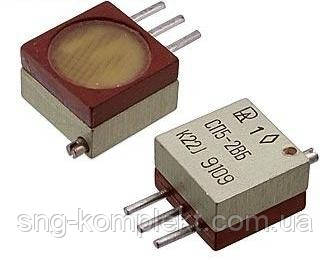

СП5-2ВА; СП5-2ВБ; СП5-3ВА

змінні дротяні підстройкові одноелементні багатооборотні з круговим переміщенням рухомої системи призначені для експлуатації в ланцюгах постійного, змінного та імпульсного струмів. Виготовляється у всекліматичному виконанні (В) за ГОСТом 20.39.404-81. Конструктивно резистори зроблені у варіантах СП5-2ВА, СП5-2ВБ для друкованого монтажу та СП5-3ВА для навісного монтажу.

ТЕХНІЧНІ ДАНІ

Номінальна потужність розсіювання за підвищеної робочої температури +85 °C:0,5 Вт

Номінальний опір у межах: 3,3...22000 Ом

Допустиме відхилення від номінальних опору: ± 5%; ± 10%

Інтервал робочих температур: -60...+125°С

Мінімальна напрацювання: 20000 год

Мінімальний термін зберігання: 15 років

Кількість циклів переміщення рухомої системи: 200 циклів

Маса:

СП5-2ВА,3ВА: 1,6 г

СП5-2ВБ: 1,8 г

Гранична робоча напруга: 100 В

Позначення під час замовлення:

Резистор СП5-2ВА-0,5-22 Ом ±5% черт. 3б ОЖО.468.561ТУ


Параметри компонента «СП5-2ВА»; СП5-2ВБ; СП5-3ВА»

Потужність: 0,5 (Вт)
Опір: 3,3...22000 (кОм)
