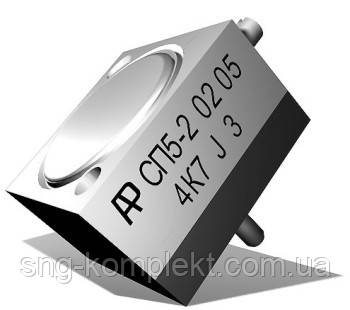

СП5-2 СП5-2в 100Ом 150Ом 330Ом 470Ом 680Ом 1кОм 1,5кОм 2,2кОм 3,3Ком 4,7кОм 6,8кОм 10кОм 15кОм 22кОм 33кОм 47кОм
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 400 грн
- В наявності
- Оптом і в роздріб
СП5-2 СП5-2в: 100Ом 150Ом 330Ом 470Ом 680Ом 1кОм 15кОм 2,2кОм 3,3Ком 4,7кОм 6,8кОм 10кОм 15кОм 22кОм 33кОм 47кОм
РЕЗИСТОРИ ПІДСТРОЇ
СП5-2, СП5-3
Резистори підстройкові СП5-2, СП5-3 призначені для роботи в ланцюгах постійного та змінного струму частотою до 10 000 Гц.
Конструкція резисторів плоска квадратна, для навісного та друкованого монтажу. Поворот рухомого контакту в межах робочого кута здійснюється за 40 повних поворотів черв'ячного гвинта.
Резистор СП5-2 Резистор СП5-3 Тип Габарити, мм Маса, г A B K N H L СП5-2 13 9,4 6 3 7,9 5 3,5 СП5-3 13 9,4 — 5,4 35 2,5
ТЕХНІЧНІ ДАНІ:
Температура довкілля від -60 до +155 0С
Відносна вологість повітря за температури 35 °C до 98%
Атмосферний тиск від 305600 до 666 Па (2280-5 мм рт. ст.)
Вібраційні навантаження з пришвидшенням для резисторів у діапазоні частот 1-3000 Гц до 20g Удари з пришвидшенням: багаторазові поодинокі до 150 g до l000g
Лінійні навантаження з прискоренням до 200g
Акустичні шуми за рівня звукового тиску в діапазоні частот 50-10 000 Гц до 150 дБ Функціональна характеристика лінійна
Електрична роздільна здатність резисторів від 0,3 до 1,5%
Зносостійкість резисторів 100 циклів
Опір ізоляції резисторів у нормальних кліматичних умовах не менш ніж 100 МОм Мінімальне напрацювання резисторів 2000 год
Зміна опору до кінця терміну мінімального напрацювання не більш ніж ± 5%
Термін зберігання 15 років
Зміна опору до кінця терміну зберігання не більш ніж ± 5%
Номінальні потужності розсіювання, межі номінальних опору, що допускають відхилення від номінального опору та граничні робочі напруги
Номінальна потужність, Вт
Межі номінальних опору, Ом
Допущені відхилення, %
Гранична робоча напруга, В СП5-2 СП5-3 1 100-47 000 ±5, ±10 300
Примітка: номінальні опору відповідають низці Е6
Залежність допустимої потужності електричного навантаження від температури довкілля.
