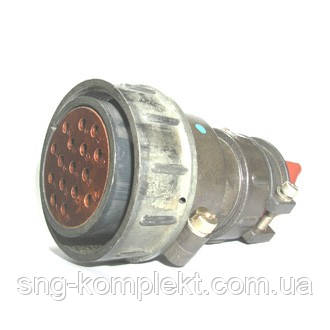

2рт40кпн16г23в 2рт40кпе16г23в 2рт40б16г23в 2рт40кпн16ш23в 2ртт40кпе16ш23в 2рт40б16ш23в 2рт40б16ш23в 2рт40бпн16ш23в

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

  • Під замовлення
  • Оптом і в роздріб
clockВідправка з 14 лютого 2025
2рт40кпн16г23в 2рт40кпе16г23в 2рт40б16г23в 2рт40кпн16ш23в 2ртт40кпе16ш23в 2рт40б16ш23в 2рт40б16ш23в 2рт40бпн16ш23в
2рт40кпн16г23в 2рт40кпе16г23в 2рт40б16г23в 2рт40кпн16ш23в 2ртт40кпе16ш23в 2рт40б16ш23в 2рт40б16ш23в 2рт40бпн16ш23вПід замовлення
Ціну уточнюйте
+380 (98) 884-65-45
Приём заказов
+380 (98) 884-65-45
Приём заказов

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

2рт40кун16 г23в 2рт40куе16 г23в 2рт40бпн16г23в 2ртт40бпэ16г23в 2рт40кун16ш23в 2рт40коїе16ш23в 2ртт40бпн16ш23в 2ртт40бпэ16ш23в



2рт40кпн16г23в

2ртт40кпэ16г23в

2рт40кун16 г23в

2рт40куе16 г23в

2ртт40б16г23в

2рт40бпн16г23в

2ртт40бпэ16г23в



2ртт40кпн16ш23в

2ртт40кпэ16ш23в

2рт40кун16ш23в

2рт40коїе16ш23в

2ртт40б16ш23в

2ртт40бпн16ш23в

2ртт40бпэ16ш23в



З'єднувачі типів 2РТТ
Застосування

Застосовуються в радіоелектронній та радіотехнічній апаратурі як з'єднувачі загального призначення
Стандарти
ОСТ В 110121-91
ГЕО.364.120 ТУ
Опис конструкції
- нарізне зчленування
- кліматичне виконання В
- покриття контактів: срібло
- метод монтажа: пайка


Характеристики
Механічні
вібрація:
діапазон частот, Гц — 1...1000 прискорення, м/с2 — 100 (10g)
одиничні удари: прискорення, м/с2 — 10000 (1000g)
багаторазові удари: прискорення, м/с2 — 1500 (150 g)
лінійні навантаження: прискорення, м/с2 — 2000 (200g)

Вимоги до надійності
мінімальна напрацювання, год 1000 серед зчленувань-розчленувань 500
мінімальний термін зберігання, років 15

Електричні
максимальна робоча напруга (амплітудне значення), не більш ніж 700 В
робочий струм на контакт див. схеми розташування контактів
опір електричного контакту, не більш ніж, мОм 1,5 — 2,5
2,5 - 1,0
3,5 - 0,75
5,5 - 0,3
9,0 - 0,15
опір ізоляції в нормальних кліматичних умовах, не менш ніж 1000 МОм

Кліматичні
температура довкілля, °C від мінус 60 до плюс 100
зміна температур, °C від мінус 60 до плюс 180 (з урахуванням температури перегрівання контактів)
атмосферний знижений тиск робоче Па (мм рт.ст.) 1,3х10-4 (1х10-6)


Умовне позначення під час замовлення
2РТТ 20 Б П Н 4 Г 6 В
Тип
Типорозмір (вузловий розмір)
Тип корпусу:
Б — блоковий (приладний)
К-кабельний
Тип патрубка:
П — прямий
У кутовий
Тип гайки патрубка
Е — для екранованого кабелю
Н — для неекранованого кабелю
Кількість контактів
Частина з'єднувача:
Ш — вилка (штир)
Г-розетка (гнедо)
Поєднання контактів (див. схеми розташування контактів)
Всекліматичне виготовлення
Приклад позначення під час замовлення

Вилка 2РТТ48БПН2Ш24В ГЕ0.364.120ТУ
Розетка 2РТ48КУЭ2Г24В ГЕ0.364.120ТУ

Інформація для замовлення
  • Ціна: Ціну уточнюйте
