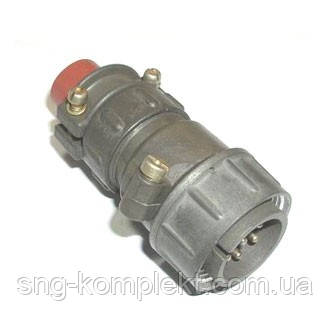

2ртт28кпн4ш10в 2ртт28кпэ4ш10в 2ртт28б4ш10в 2ртт28кпн7г11в 2ртт28кпэ7г11в 2ртт28б7г11в 2ртт28кпн7ш11в 2ртт28кпэ7ш11в 2ртт28б7ш11в

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

  • Під замовлення
  • Оптом і в роздріб
clockВідправка з 10 грудня 2024
2ртт28кпн4ш10в  2ртт28кпэ4ш10в  2ртт28б4ш10в  2ртт28кпн7г11в  2ртт28кпэ7г11в  2ртт28б7г11в  2ртт28кпн7ш11в  2ртт28кпэ7ш11в  2ртт28б7ш11в
2ртт28кпн4ш10в 2ртт28кпэ4ш10в 2ртт28б4ш10в 2ртт28кпн7г11в 2ртт28кпэ7г11в 2ртт28б7г11в 2ртт28кпн7ш11в 2ртт28кпэ7ш11в 2ртт28б7ш11вПід замовлення
Ціну уточнюйте
+380 (98) 884-65-45
Приём заказов
+380 (98) 884-65-45
Приём заказов

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

2ртт28кун4ш10в 2рт28куе4ш10в 2ртт28бпн4ш10в 2ртт28бпэ4ш10в 2ртт28кун7г11в 2ртт28куэ7г11в 2ртт28бпн7г11в 2ртт28бпэ7г11в 2ртт28кун7ш11в 2ртт28бпн7ш11в



2ртт28кпн4ш10в

2ртт28кпэ4ш10в

2ртт28кун4ш10в

2рт28куе4ш10в

2ртт28б4ш10в

2ртт28бпн4ш10в

2ртт28бпэ4ш10в



2ртт28кпн7г11в

2ртт28кпэ7г11в

2ртт28кун7г11в

2ртт28куэ7г11в

2ртт28б7г11в

2ртт28бпн7г11в

2ртт28бпэ7г11в



2ртт28кпн7ш11в

2ртт28кпэ7ш11в

2ртт28кун7ш11в

2рт28куе7ш11в

2ртт28б7ш11в

2ртт28бпн7ш11в

2ртт28бпэ7ш11в



З'єднувачі типів 2РТТ
Застосування

Застосовуються в радіоелектронній та радіотехнічній апаратурі як з'єднувачі загального призначення
Стандарти
ОСТ В 110121-91
ГЕО.364.120 ТУ
Опис конструкції
- нарізне зчленування
- кліматичне виконання В
- покриття контактів: срібло
- метод монтажа: пайка


Характеристики
Механічні
вібрація:
діапазон частот, Гц — 1...1000 прискорення, м/с2 — 100 (10g)
одиничні удари: прискорення, м/с2 — 10000 (1000g)
багаторазові удари: прискорення, м/с2 — 1500 (150 g)
лінійні навантаження: прискорення, м/с2 — 2000 (200g)

Вимоги до надійності
мінімальна напрацювання, год 1000 серед зчленувань-розчленувань 500
мінімальний термін зберігання, років 15

Електричні
максимальна робоча напруга (амплітудне значення), не більш ніж 700 В
робочий струм на контакт див. схеми розташування контактів
опір електричного контакту, не більш ніж, мОм 1,5 — 2,5
2,5 - 1,0
3,5 - 0,75
5,5 - 0,3
9,0 - 0,15
опір ізоляції в нормальних кліматичних умовах, не менш ніж 1000 МОм

Кліматичні
температура довкілля, °C від мінус 60 до плюс 100
зміна температур, °C від мінус 60 до плюс 180 (з урахуванням температури перегрівання контактів)
атмосферний знижений тиск робоче Па (мм рт.ст.) 1,3х10-4 (1х10-6)


Умовне позначення під час замовлення
2РТТ 20 Б П Н 4 Г 6 В
Тип
Типорозмір (вузловий розмір)
Тип корпусу:
Б — блоковий (приладний)
К-кабельний
Тип патрубка:
П — прямий
У кутовий
Тип гайки патрубка
Е — для екранованого кабелю
Н — для неекранованого кабелю
Кількість контактів
Частина з'єднувача:
Ш — вилка (штир)
Г-розетка (гнездо)
Поєднання контактів (див. схеми розташування контактів)
Всекліматичне виготовлення
Приклад позначення під час замовлення

Вилка 2РТТ48БПН2Ш24В ГЕ0.364.120ТУ
Розетка 2РТ48КУЭ2Г24В ГЕ0.364.120ТУ
