2ртт28кпн2г9в 2ртт28кпэ2г9в 2ртт28б2г9в 2ртт28бпн2г9в 2ртт28кпн2ш9в 2ртт28кпэ2ш9в 2ртт28б2ш9в 2ртт28бпн2ш9в 2ртт28кпн4г10в 2ртт28кпэ4г10в 2ртт28б4г10в
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 400 грн
- Під замовлення
- Оптом і в роздріб
2ртт28кун2г9в 2рт28куе269в 2ртт28бпэ2г9в 2рт28кун2ш9в 2рт28куе2ш9в 2рт28бепе2ш9в 2ртт28кун4г10в 2рт28куе4г10в 2ртт28бпн4г10в 2ртт28бпэ4г10в

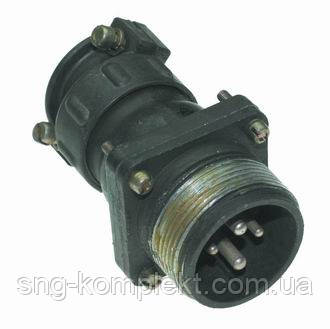

З'єднувачі типів 2РТТ
Застосування
Застосовуються в радіоелектронній та радіотехнічній апаратурі як з'єднувачі загального призначення
Стандарти
ОСТ В 110121-91
ГЕО.364.120 ТУ
Опис конструкції
- нарізне зчленування
- кліматичне виконання В
- покриття контактів: срібло
- метод монтажа: пайка
Характеристики
Механічні
вібрація:
діапазон частот, Гц — 1...1000 прискорення, м/с2 — 100 (10g)
одиничні удари: прискорення, м/с2 — 10000 (1000g)
багаторазові удари: прискорення, м/с2 — 1500 (150 g)
лінійні навантаження: прискорення, м/с2 — 2000 (200g)
Вимоги до надійності
мінімальна напрацювання, год 1000 серед зчленувань-розчленувань 500
мінімальний термін зберігання, років 15
Електричні
максимальна робоча напруга (амплітудне значення), не більш ніж 700 В
робочий струм на контакт див. схеми розташування контактів
опір електричного контакту, не більш ніж, мОм 1,5 — 2,5
2,5 - 1,0
3,5 - 0,75
5,5 - 0,3
9,0 - 0,15
опір ізоляції в нормальних кліматичних умовах, не менш ніж 1000 МОм
Кліматичні
температура довкілля, °C від мінус 60 до плюс 100
зміна температур, °C від мінус 60 до плюс 180 (з урахуванням температури перегрівання контактів)
атмосферний знижений тиск робоче Па (мм рт.ст.) 1,3х10-4 (1х10-6)
Умовне позначення під час замовлення
2РТТ 20 Б П Н 4 Г 6 В
Тип
Типорозмір (вузловий розмір)
Тип корпусу:
Б — блоковий (приладний)
К-кабельний
Тип патрубка:
П — прямий
У кутовий
Тип гайки патрубка
Е — для екранованого кабелю
Н — для неекранованого кабелю
Кількість контактів
Частина з'єднувача:
Ш — вилка (штир)
Г-розетка (гнездо)
Поєднання контактів (див. схеми розташування контактів)
Всекліматичне виготовлення
Приклад позначення під час замовлення
Вилка 2РТТ48БПН2Ш24В ГЕ0.364.120ТУ
Розетка 2РТ48КУЭ2Г24В ГЕ0.364.120ТУ
- Ціна: Ціну уточнюйте
