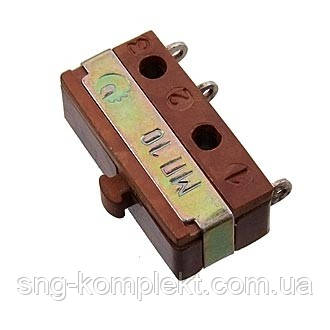

Перемикач МП1, МП3, МП5, МП7, МП9, МП11

Перемикач МП1, МП3, МП5, МП7, МП9, МП11

Технічні характеристики МП1, МП3, МП5, МП7, МП9, МП11
Технічні характеристики
Маса, г, не більш ніж: МП1, МП3, МП5 3,5
МП9, МП11 2,7
Опір контакту, Ом, не більш ніж 0,05
Електрична міцність ізоляції, В 1100
Опір ізоляції, МОм, не менш ніж 1000
Час спрацьовування рухомих контактів, с, не більш ніж

для приймання «1» 0,02

для приймання «5» 0,01

Зусилля прямого спрацьовування, Н

для приймання «1» 0,98-2,94

для приймання «5» 0,98-2,25

Посилення зворотного спрацьовування, Н, не менш ніж 0,39
Ходи приводного елемента, мм:

робочий: для приймання «1» 0,15-0,6

для приймання «5» 0,17-0,5

додатковий, не менш ніж:

для приймання «1» 0,2

для приймання «5» 0,15

диференціальний, не більш ніж:

для приймання «1» 0,15

для приймання «5» 0,08

Підвищена робоча температура середовища, 0С 125
Знижена робоча температура середовища, 0С мінус 60
Підвищена відносна вологість, %:

для виконання УХЛ за 250 °C 98

для виконання В при 350С 98

Гарантійне напрацювання, год:

для приймання «1» 10000

для приймання «5» 5000

Кількість комутаційних циклів у НКУ 15000-
(залежно від електричного режиму комутації) 100000
