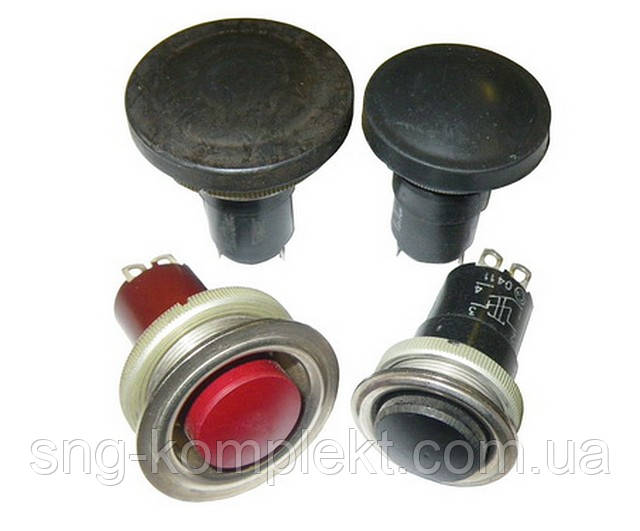

Кнопка К4-1 К4-2 К4-1П К4-2П

Кнопка К4 К-4 К4-1 К4-2

Технічні характеристики:
Зусилля перемикання приводного елемента:
— для виробів із прийманням «1» — від 10 до 50 Н
— для виробів із прийманням «5» — від 9,8 до 49 Н Зусилля перемикання — від 0,2 до 0,6 кГс Опір електричного контакту — 0,01 Ом ОТ ОТ Опір ізоляції — 1000 Мом Випробувальна напруга — 1500 В Діапазон робочих температур:
— для кнопок із протектором — від -40 °C до +85 °C
— для кнопок без протектора — від -60 °C до +85 °C Гарантійний термін із дати виготовлення (приймання):
— для виробів із прийманням «1»
— 10 років — для виробів із прийманням «5» — 15 роківNo п.п Найменування виробу Позначення Електрична
схема Маса, г
Приймання «1» Приймання «5»
1. Кнопка однополюсного ввімкнення з протектором К-1-1П, К-1-2П 27 32
2. Кнопка однополюсного увімкнення К- 1-1, К- 1-2 22 22
3. Кнопка однополюсного вимкнення з протектором К-2-1П, К-2-2П 27 32
4. Кнопка однополюсного вимкнення К-2-1, К-2-2 22 22
5. Кнопка однополюсного вмик.- вмик. з протектором К-3- 1П, К-3-2П 29 34
6. Кнопка однополюсного вимкнення-вмикання К-3-1, К-3-2 24 24
7. Кнопка двополюсного увімкнення з протектором К-4-1П, К-4-2 29 34
8. Кнопка двополюсного увімкнення К-4-1, К-4-2 24 24

Габаритні розміри:

Приймання Діаметр протектора, D1 Діаметр різі, D2 Діаметр отвору розмітки для кріплення, D3
Приймання «1» Ø30 max M20 x 0,75 Ø21 H14
Приймання «5» Ø36 max M24 x 0,75 Ø25 H14

К-1-1-1П.А — варіант виготовлення з виведеннями у формі штекерів завширшки 6,3 мм за ОСТ 37.003.032-88

Комутаційна здатність:

За напруги від 60 В до 250 В і струму до 5 А допускається максимальна комутована потужність до 250 Вт, водночас кількість перемикань у НКУ 1000 за температури до +85 °C 500 циклів.Електричний
режим комутації Постійний струм,
активне навантаження Постійний струм,
індуктивн. навантаження Змінний струм,
активне навантаження Змінний струм,
індуктивне навантаження
Imin – Imax, А 0,001 – 4 0,001 – 2 0,001 – 4 0,001 – 4
Umin – Umax, В 0,1 – 250 0,1 – 60 0,1 – 250 0,1 – 60
Pmax, Вт 250 120 9 -250 240
Кількість циклів
перемикання 10 000 10 000 50 000 -20 000 10 000

Для виробів із прийманням «1»: «Кнопка К-2-1П АГО.360.405 ТУ»
Для виробів із прийманням «5»: «Кнопка К-2-1П НАО.360.011 ТУ», де:
— перша цифра після дефісу (1,2,3 або 4) — тип кнопки;
– П – протектор;
— цифра 1 або 2 після другого дефісу — колір кнопки або протектора (1 — чорний, 2 — червоний)
