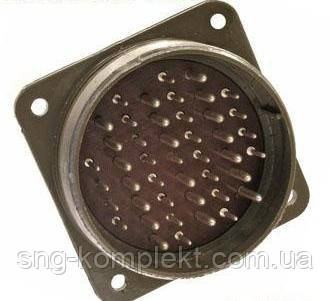

Разъем шр60п45нг2 шр60п45нш2 шр60п45эг2 шр60п45эш2

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

  • В наявності
  • Оптом і в роздріб
Разъем шр60п45нг2  шр60п45нш2  шр60п45эг2  шр60п45эш2
Разъем шр60п45нг2 шр60п45нш2 шр60п45эг2 шр60п45эш2В наявності
Ціну уточнюйте
+380 (98) 884-65-45
Приём заказов
+380 (98) 884-65-45
Приём заказов

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Роз'єм шр60п45нг2 шр60п45нш2 шр60п45эг2 шр60п45эш2 шр60у45... шр60пк45...

Характеристики
Механічні
вібрація: діапазон частот, Гц — 1...5000

прискорення, м/с2 — 300 (30g)
одиничні удари: прискорення, м/с2 — 5000 (500 g)
багаторазові удари: прискорення, м/с2 — 350 (35g)
лінійні навантаження: прискорення, м/с2 — 2000 (200g)

Вимоги до надійності
мінімальна напрацювання, год 1000
за серед зчленувань-розчленувань 500
мінімальний термін зберігання, років 15

Електричні
максимальна робоча напруга постійного струму, не більш ніж 850 В
робочий струм на контакт, не більш ніж (див. схеми розташування контактів)
опір електричного контакту, не більше, мОм для покриття: срібло
1,5 – 2,5
2,5 – 1,0
3,5 – 0,75
5,5 – 0,3
9,0 – 0,15
для покриття: нікель
1,5 – 5,0
2,5 – 2,0
3,5 – 1,5
5,5 – 0,75
9,0 – 0,6
опір ізоляції в нормальних кліматичних умовах, не менш ніж 5000 МОм

Кліматичні
температура довкілля, °C від мінус 60 до плюс 60
зміна температур, °C від мінус 60 до плюс 110 (з урахуванням температури перегрівання контактів)
атмосферний знижений тиск робоче Па (мм рт.ст.) 1,3х10-4 (10-6)

Умовне позначення під час замовлення
Позначення з'єднувачів типу ШР

ШР 20 П 4 Э Ш 8 Н

Тип
Типоразмер 20 (12, 16, 28, 32, 36, 40, 48, 55, 60)
Конструктивне виготовлення:
Приладний з'єднувач
П – без патрубка
ПК — з прямим патрубком
СК — з кутовим патрубком
Кабельний з'єднувач
П – з прямим патрубком
У — з кутовим патрубком
Кількість контактів (див. схеми розташування контактів)
Тип гайки патрубка
Е — для екранованого кабелю (див. примітання 1)
Н — для неекранованого кабелю
Тип контактів:
Приладний з'єднувач
Ш — вилка (штир)
Г-розетка (гнездо)
Кабельний з'єднувач
Ш — розетка (гнездо)
Г — вилка (штир)
(Див. зауваження 2)
Поєднання контактів (див. схеми розташування контактів і примітання 3)
Додатковий елемент для з'єднувачів, що випускаються бРО.364.028 ТУ
Н — покриття нікелю

Позначення з'єднувачів типу СШР

СШР 36 П 15 Е Ш 5 Н

Тип
Типорозмір 36 (20, 28, 32, 48, 55, 60)
Конструктивне виготовлення:
Приладний з'єднувач
П – без патрубка
Кабельний з'єднувач
П – з прямим патрубком
У — з кутовим патрубком
Кількість контактів (див. схеми розташування контактів)
Тип гайки патрубка
Е — для екранованого кабелю (див. примітання 1)
Тип контактів:
Приладний з'єднувач
Ш — вилка (штир)
Г-розетка (гнездо)
Кабельний з'єднувач
Ш — розетка (гнездо)
Г — вилка (штир)
(Див. зауваження 2)
Поєднання контактів (див. схеми розташування контактів)
Додатковий елемент для з'єднувачів, що випускаються бРО.364.028 ТУ
Н — покриття нікелю
Примітки:

  1. У приладовому з'єднувачі без патрубка гайка для кріплення кабелю немає. Позначення «Е» — умовне.
  2. Тип контактів у кабельному з'єднувачі умовно позначається за виглядом контактів у приладовому з'єднувачі, з яким зчується цей кабельний з'єднувач.
  3. У умовному позначенні лівих кабельних розеток після поєднання контактів вказано букву «Л».
