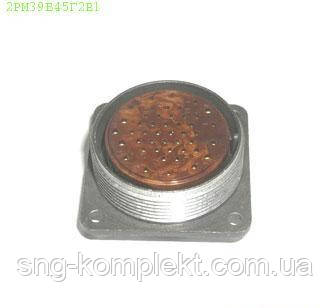

2рмд39кпн22г5в1 2рмд39б22ш5в1 Роз'єм

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

  • В наявності
  • Оптом і в роздріб
2рмд39кпн22г5в1 2рмд39б22ш5в1 Роз'єм
2рмд39кпн22г5в1 2рмд39б22ш5в1 Роз'ємВ наявності
Ціну уточнюйте
+380 (98) 884-65-45
Приём заказов
+380 (98) 884-65-45
Приём заказов

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Роз'єм 2рмд39кпн22г5в1 2рмд39кпн22ш5в1 2рмд39б22г5в1 2рмд39б22ш5в1 2рмд39кун22г5в1 2рмд39кун22ш5в1 2рмд39бпн22г5в1 2рмд39бпн22ш5в1

Позначення Вилка (Розитка) 2РМ (2РМТ, 2РМД, 2РМДТ) 14(18,22,24,27,30,33,36,39,42,45) Б(К) Н(Е)О)
4(7,8,10,19,20,22,24,30,32,45,50) Г(Ш) 1(2-9) А(В) 1 л Б В ГЕ0.364.126 ТУ, де
2РМ (2РМД, 2РМТ, 2РМДТ) — тип з'єднувача;
14 (18, 22, 24, 27, 30, 33, 36, 39, 45) — умовний розмір вилки (розетки);
Б (К) – вид корпуса:
Б — блоковий (приладний), К — кабельний;
П (У) – вид патрубка:
П – прямий, У – кутовий;
Н (Е) — вид гайки патрубка:
Н — для неекранованого кабелю, Е — для екранованого кабелю;
0-хвостовики контактів розгорнуті щодо шпону та шпонічного пазу на 180°;
4 (7, 8, 10, 19, 20, 22, 24, 30, 32, 45, 50) – количество контактов;
Г (Ш) — частина з'єднувача:
Г — розетка, Ш — вилка;
1 (2-9) — позначення поєднання контактів:
1 — усі контакти діаметром 1 мм;
2 — контакти діаметром 1 мм і 1,5 мм;
3 — контакти діаметром 2 мм і 3 мм;
4 — контакти діаметром 1 мм і 3 мм;
5 — усі контакти діаметром 1,5 мм;
6 — контакти діаметром 1,5 мм і 3 мм;
7 — контакти діаметром 1,5 мм, 2 мм і 3 мм;
8 — контакти діаметром 1,5 мм і 2 мм;
9 — усі контакти діаметром 3 мм;
А (В) — вид покриття:
А — золото, В — срібло;
1 – теплостійкість 100 °C;
Л — ліва розетка (тільки для прохідних вилок);
Б — корпус блоковий (приладний) без лівої різі;
В – всекліматичне виготовлення B2.1 за ГОСТ 15150-69 для з'єднувачів 2РМТ, 2РМДТ; УХЛ2.1 за ГОСТ 15150-69 для з'єднувачів 2РМ, 2РМД
Ге0.364.126 ТУ — позначення технічних умов.

Умови експлуатації

Синусоїдальна вібрація:
діапазон частот, Гц 1 – 5000
амплітуда прискорення, м/с2 (g) 490 (50)
Акустичний шум:
діапазон частот, Гц 50 — 10000
рівень звукового тиску, дБ 170
Механічний удар багаторазової дії:
пікове ударне прискорення, м/с2 (g) 1000 (100)
тривалість дії, мс 1 — 3
Механічний удар одиничної дії:
пікове ударне прискорення, м/с2 (g) 5000 (500)
тривалість дії, мс 0,1-2
Лінійне прискорення, м/с2 (g) 2000 (200)
Атмосферний знижений робочий тиск, Па (мм рт ст) 133,32·10-12 (10-12) Атмосферний підвищений робочий тиск, Па (кгс/см2) 50,6·104 (5,0)
Підвищена робоча температура середовища, °С 100
Зміна температур, °C:
для з'єднувачів (срібне покриття контактів) від 180 до мінус 60
для з'єднувачів (золоте покриття контактів) від 250 до мінус 60

Технічні характеристики

Токове навантаження:
на одиничний контакт, А від 4 до 36
сумарна на з'єднувач, А від 27 до 260
Максимальна робоча напруга, В 560 і 700
Ємність між контактами, пФ, не більш ніж 6
Опір ізоляції, МОм, не менш ніж 5000
Електрична міцність ізоляції, В (ампл):
за максимальної робочої напруги 560 В 1850
за максимальної робочої напруги 700 В 2300
Зусилля розчленування з'єднувачів, Н (кгс), не більш ніж від 29,4 (3) до 539,6 (55)
Мінімальне напрацювання, год 1000
Число зчленувань-розчленувань 500
