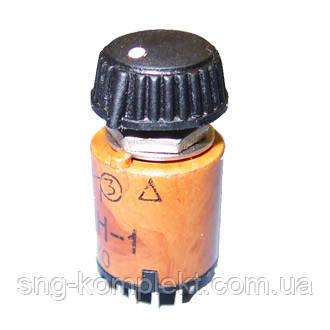

МПН-1, МПН-1В Перемикач

від 144 ₴

Мінімальна сума замовлення на сайті — 400 грн

  • В наявності
МПН-1, МПН-1В Перемикач
МПН-1, МПН-1В ПеремикачВ наявності
від 144 ₴
+380 (98) 884-65-45
Приём заказов
+380 (98) 884-65-45
Приём заказов
повернення товару протягом 14 днів за домовленістю

ПЕРЕМИКАЧ НИЗЬКОЧАСТОТНИЙ МП Н–1


ОКП 631510 0000


Мп н – 1 - малогабаритний низькочастотний перемикач призначений для комутації електричних ланцюгів постійного і змінного струму в друкованому та об'ємному монтажі.
Вид кліматичного виконання – УХЛ і Ст.
Перемикач мп н – 1 виготовляється за технічними умовами ОЮЗ.602.067 ТУ.
Перемикач мп н виготовляється в двох виконаннях:
– 10 положень, з круговим обертанням ротора;
– 10 положень, з обертанням до упору в крайніх положеннях.
Умовне позначення:
Перемикач мп н – 1 – 1 У ОЮЗ.602.067 ТУ:
М – малогабаритний;
П – перемикач;
Н – низькочастотний;
1 – перша цифра-порядковий номер розробки;
1 – друга цифра, кругове обертання ротора;
В – всеклиматическое виконання, кліматичне виконання УХЛ на перемикач не наноситься.
Перемикач виготовляється з ручкою і без ручки, з кріпильними деталями і без них.
При замовленні до умовного позначення необхідно додати "без ручки" або "без кріплення".


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Маса перемикача,р., не більше: 8,5
Опір електричного контакту перемикача повинно бути, Ом, не більше: 0,015
Опір ізоляції перемикача між будь-якими сусідніми контактами, контактом і металевими деталями кріплення, МОм, не менше: 1000
Електрична ізоляція між будь-якими сусідніми контактами перемикача, контактом і металевими деталями кріплення, повинна витримувати випробувальну напругу змінного струму частотою 50Гц (ефективне значення), В, не менше: 500
Перемикачі по конструкції не герметичні.
Момент переключения, необходимый для поворота приводного элемента из одного положения в другое в направлении, как по часовой стрелке, так и против, Н*м: 0,02 - 0,12
Переключатели не должны иметь резонансных частот в диапазоне до 100 Гц.



УМОВИ ЭКСПЛУАТАЦИИТемпература навколишнього середовища, 0С: від - 60 до + 100
Відносна вологість повітря при температурі 25 0С і при температурі 35 0С (для мп н - 1), %, не більше: 98
Атмосферний тиск, Па: 0,0067*105 - 2,97*105
Синусоїдальна вібрація з амплітудою прискорення 20g, Гц: 1 - 3000
Ударна міцність:
одиночні удари - пікове ударне прискорення при тривалості дії 0,1-1 мс, g:
багаторазові удари - пікове ударне прискорення при тривалості дії 1-3 мс, g:
1000
150
Лінійне прискорення, g: 200
Мінімальна напрацювання перемикача, годин: 5000
