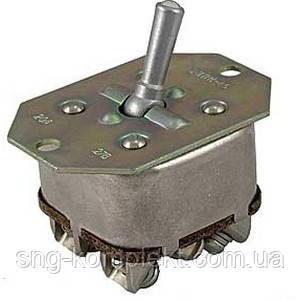

ППН-45, 2ППН-45, 3ППН-45 Перемикач

Перемикач ППН-45 (перекидний із нейтральним положенням)

Опис перемикача ППН-45 (перемикач).

Перемикачі ППН-45 використовуються як вимикачі та перемикачі в різних типах техніки: спеці техніки, зокрема в автомобілях, тракторах, тролейбусах, залізничному транспорті, трамваєх і річковому транспорті.
Одно-полюсні вимикачі та перемикачі ППН-45 призначені для роботи в закритих стаціонарних і пересувних установках.
Вони слугують для комутації електричних ланцюгів постійного струму, використовуються тільки за напруги до 30 В.

Умови експлуатації оодносмугових вимикачів і перемикачів ППН-45:

Температура навколишнього повітря має бути в межах від -60 до +50 °C.
А також за зниженого атмосферного тиску не менш ніж 5466 Па або 41 мм рт.ст.
Також не маловагою характеристикою є відносна вологість навколишнього повітря, яка має бути до 98% за температури 25 °C, за нижчих температур, без конденсації вологи, а за вищих температур відносна вологість нижча.
Щодо стійкості тумблера до вібрації, перемикачі стійкі до вібрацій із частотою від 10 до 300 Гц і за прискорення не більш ніж 68,7 м/с2 (7 g).
Одно-полюсні вимикачі В-45М і перемикачі ВН-45М витримують мбагаторазові удари з прискоренням не більш ніж 98,1 м/с2 (10 g).

Характеристики для тумблера ППН-45:

Номінальна напруга 27+2,7 вольтів.
Величина зусилля на ручці перемикача = 3,9-24,5 (0,4-2,5) Н (кгс)
Кількість циклів В, яке забезпечують перемикачі за нормальних навантажень приблизно 12500
Маса тумблера — 38 г

Умови експлуатації вимикачів ППН-45:

Для кожного тумблера є гранично допустима температура нагрівання, яка вимірюється на виводних контактних затискачів перемикачів у разі короткочасних режимів і у разі навантаження з номінальним струмом, не більш ніж - 120 градусів метасія.
