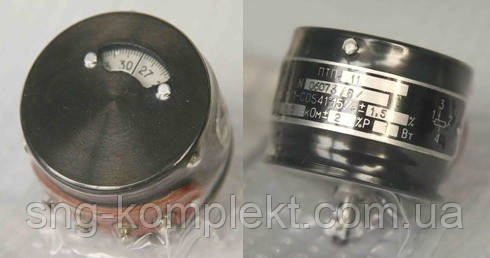

Потенціометр птп11с 0,63 кОм
Потенціометр прецизійний ПТП11 1 кОм призначений для роботи в ланцюгах постійного та змінного струму частотою до 400 Гц.
Технічні характеристики виробів потенціометри прецизійні ПТП11 1 кОм:
Виготовлення — одинарний;
Функціональна залежність — лінійна;
Номінальна величина опору — 1 кОм;
Допустиме відхилення функціональної залежності виробу потенціометр прецизійний ПТП11 1 кОм:
- одинарні та нижні у блокових:
- 1 клас точності — ±0,3%;
- 2 клас точності — ±0,5%;
- другі та наступні в блокових:
- 1 клас точності — ±0,45%;
- 2 клас точності — ±0,75%;
Потужність розсіювання — 1 Вт;
Загальна кількість поворотів — 250 000;
Швидкість обертання — до 100об/хв;
Габарити виробу потенціометр ПТП11 прецизійний 1 кОм:
- товщина — 22,5 мм;
- діаметр — 35 мм;
Блокові потенціометри ПТП (здвоєні ПТП, вбудовані ПТП, раховані ПТП) складаються з одинарних у будь-якому поєднанні останніх за номінальним опором і функціональною залежною, але з однаковим робочим кутом і однакової потужності розсіювання;
Потенціометр ПТП11 може виготовлятися із шестірнею на посадковому місці;
Потенціометри ПТП лінійні та функціональні можуть виготовлятися з відводами від середини резистивного на вугілля 165°;
Потенціометри ПТП5 лінійні кругові та синусно-косинусні виготовляються з відводами від гумового елемента на кутах 0o, 90o, 180o і 270°;
Потенціометри ПТП1 лінійні кругові виготовляються з відводами від гумового елемента на кутах 0o, 180o і 330°;
Робочий кут виробу потенціометр ПТП11 з відводами 330°;
Допуск на робочий кут — +30;
Кількість додаткових відводів — 6;
Кути між першим і додатковими відводами у виробу потенціометр ПТП11 з відводами 44o, 74o, 149o, 179o, 243o і 314°;
Допуск на кути відводів — +30;
Прилади виготовляються в кліматичному виконанні УХЛ;
Допустима потужність розсіювання виробу потенціометр прецизійний ПТП11 1 кОм для всього інтервалу робочих температур — від -60 °C до +125 °C;
Допустима потужність розсіювання потенціометрів для всього інтервалу робочих тисків — від 0,67 кПа до 294,2 кПа (від 5 мм.рт.ст. до 2207мм.рт.ст.);
Мінімальне напрацювання виробу потенціометр прецизійний ПТП11 1 кОм — 3000 годин;
Зміна повного опору — не більш ніж 2%;
Зміна допуску відхилення від функціональної характеристики виробу потенціометр прецизійний ПТП11 1 кОм — не більш ніж 50%;
Мінімальний термін зберігання — 12 років;
Зміна повного опору — не більш ніж 1%;
Зміна допуску відхилення від функціональної характеристики виробу потенціометр прецизійний ПТП111 кОм — не більш ніж 50%;
Зусилля, що додається вздовж осі виробу — не більш ніж 9,8Н (1 кгс);
Значення резонансних частот виробу потенціометр прецизійний ПТП11 1 кОм — перевищує 300 Гц;
Дев'еностоп'ятипроцентний ресурс потенціометрів ПТП — 6000 годин;
Дозволяється застосовувати виріб у апаратурі, що піддається впливу відносної вологості повітря до 98% за температури +40 °C;
Дозволяється застосовувати вироби потенціометр ПТП11 у ланцюгах змінного струму частотою до 1000 Гц;
Співвідношення квадратурної напруги до прикладеного не має перевищувати 0,8%;
Виробник гарантує відповідність якості виробу потенціометр прецизійний ПТП11 1 кОм вимогам технічних умов ТУ у разі дотримання споживачем умов і правил зберігання, транспортування, монтажу, експлуатації встановлених технічними умовами й експлуатаційною документацією.
- Ціна: від 5 000 ₴
