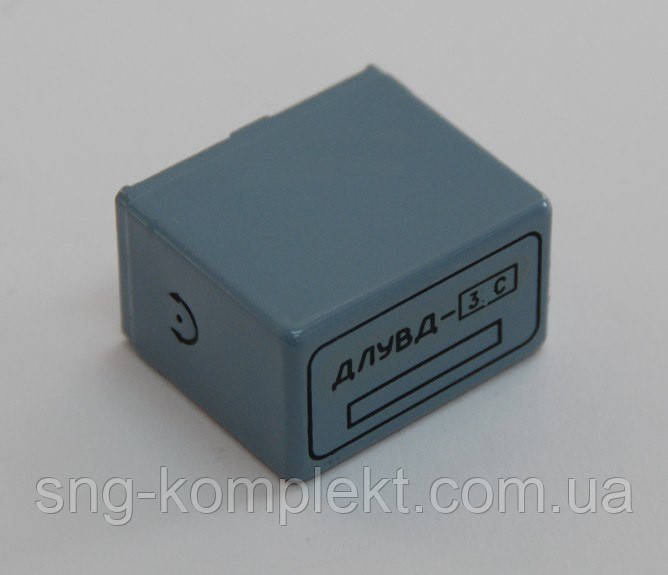

Датчик ДЛУВД-3С

ДЛУВД-3С датчик лінійних прискорень високодинамічний призначений для вимірювання лінійних прискорень, що діють за його вимірювальною віссю, і видавання електричного сигналу у формі напруги постійного струму, величина якого пропорційна лінійному прискоренню, чинній за вимірювальною віссю, а знак відповідає напряму дії лінійного прискорення.

Датчики ДЛУВД-3С являють собою маятниковий акселерометр компенсаційного типу. Принцип дії ґрунтується на властивостей фізичного маятника встановлювати в напрямку різальних сил, що діють на нього в напрямку вимірювальної осі.

Технічні характеристики ДЛУВД-3С:

Діапазон вимірювання прискорення — 30 м/с2.

Електроживлення — 15 В ±1,5 В.

Споживаний струм на підсилювач — не більш ніж 0,03 А.

Споживаний струм на задачі — не більш ніж 0,005 А.

Час готовності — не більш ніж 1 с.

Гарантійний ресурс датчика ДЛУВД-3С:

- для об'єктів короткочасної дії — 300 год;

- для об'єктів тривалої дії — 3000 год.

Призначений термін зберігання — 11 років.

Маса — не більш ніж 40 г.

Умови експлуатації ДЛУВД-3С:

Інтервал робочих температур — від -60 °C до +60 °C.

Підвищена робоча короткочасна — до +70 °C.

Підвищена передня температура — до +85 °C.

Стійкість до впливу лінійних навантажень — до 600 м/с2.

Стійкість до механічних ударів багаторазової короткочасної дії:

- з пришвидшенням — до 200 м/с2;

— з тривалістю ударного імпульсу — від 5 мс до 10 мс.

Стійкість до механічних ударів багаторазової тривалої дії:

- з пришвидшенням — до 60 м/с2;

— з тривалістю ударного імпульсу — 20 мс.

Стійкість ДЛУВД-3С до механічних ударів одиночної короткочасної дії:

- з пришвидшенням — до 800 м/с2;

- кількість — 18 ударів;

— з тривалістю ударного імпульсу — від 2 мс до 6 мс.
