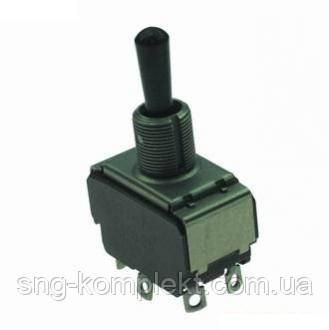

П2Т-17 Тумблер

Основні технічні параметри П2Т-17:

Двополюсні тумблери П2Т-17 призначені для комутації електричних ланцюгів постійного та змінного струму в радіоелектронній радіоапаратурі.
Тумблери мають 24 конструктивні виготовлення й призначені для об'ємного монтажу.
Кліматичне виконання В і УХЛ.

Технічні характеристики П2Т-17:
• Тип навантаження......
• Комутиральна напруга та струм:
- постійна напруга...... 0,1-300 В
- змінна напруга...... 0,1-250 В
- ток .......... 0,1-6 А
• Зусилля перемикання...... від 2,5 до 30 Н (від 0,25 до 3,0 кгс)
• Опір електричного контакту:
- для виробів із прийманням «СК»...... не більш ніж 0,15 Ом;
- для виробів категорії якості «ВП»...... не більш ніж 0,01 Ом
• Опір ізоляції...... не менш ніж 1000 МОм
• Електрична міцність ізоляції......... 1100 Вефф
• Зносостійкість, циклів комутації............ 5000
• Діапазон робочих температур......... від мінус 60 °C до +85 °C
• Термін зберігання виробів...... 15 років

Умовне позначення під час замовлення:
Тумблер П2Т-17.А АГ0.360.406 ТУ, де
П2Т — позначення типу тумблера;
- цифра 17 — після дефісу — типономінал, що визначає електричну схему та виготовлення ручки (від 1 до 24; см. вище);
- буква А — після точки — варіант виготовлення з виведеннями у формі штекерів завширшки 6,3 мм за ОСТ 37.003.032-88 (з звичайними виведеннями — не вказується);
- далі, за потреби, маркується кліматичне виконання В (УХЛ — не вказується).
Наприклад, тумблер П2Т-17В АГ0.360.406 ТУ; АГ0.360.406 ТУ — номер технічних умов (АГ0.360.406 ТУ — вироби з прийманням «СКК», ВТ0.360.002ТУ — вироби категорії якості «ВП»)
