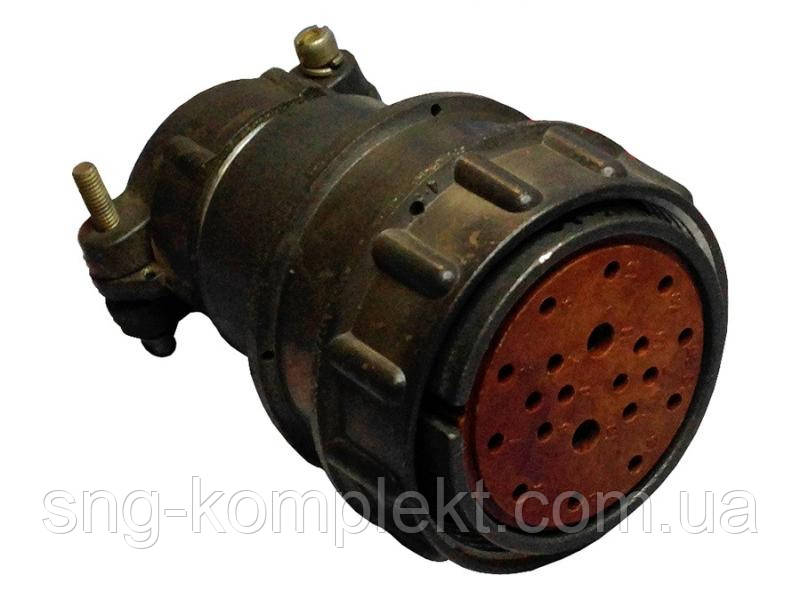

2рмдт36кпн20г6в1лв, 2рмдт36кпэ20г6в1лв

Роз'єм 2рмд36кпн20г6в1 2рмд36кпн20ш6в1 2рмд36б20г6в1 2рмд36б20ш6в1 2рмд36кун20г6в1 2рмд36кун20ш6в1 2рмд36бпн20г6в1 2рмд36бпн20ш6в1

Позначення Вилка (Розитка) 2РМ (2РМТ, 2РМД, 2РМДТ) 14(18,22,24,27,30,33,36,39,42,45) Б(К) Н(Е)О)
4(7,8,10,19,20,22,24,30,32,45,50) Г(Ш) 1(2-9) А(В) 1 л Б В ГЕ0.364.126 ТУ, де
2РМ (2РМД, 2РМТ, 2РМДТ) — тип з'єднувача;
14 (18, 22, 24, 27, 30, 33, 36, 39, 45) — умовний розмір вилки (розетки);
Б (К) – вид корпуса:
Б — блоковий (приладний), К — кабельний;
П (У) – вид патрубка:
П – прямий, У – кутовий;
Н (Е) — вид гайки патрубка:
Н — для неекранованого кабелю, Е — для екранованого кабелю;
0-хвостовики контактів розгорнуті щодо шпону та шпонічного пазу на 180°;
4 (7, 8, 10, 19, 20, 22, 24, 30, 32, 45, 50) – количество контактов;
Г (Ш) — частина з'єднувача:
Г — розетка, Ш — вилка;
1 (2-9) — позначення поєднання контактів:
1 — усі контакти діаметром 1 мм;
2 — контакти діаметром 1 мм і 1,5 мм;
3 — контакти діаметром 2 мм і 3 мм;
4 — контакти діаметром 1 мм і 3 мм;
5 — усі контакти діаметром 1,5 мм;
6 — контакти діаметром 1,5 мм і 3 мм;
7 — контакти діаметром 1,5 мм, 2 мм і 3 мм;
8 — контакти діаметром 1,5 мм і 2 мм;
9 — усі контакти діаметром 3 мм;
А (В) — вид покриття:
А — золото, В — срібло;
1 – теплостійкість 100 °C;
Л — ліва розетка (тільки для прохідних вилок);
Б — корпус блоковий (приладний) без лівої різі;
В – всекліматичне виготовлення B2.1 за ГОСТ 15150-69 для з'єднувачів 2РМТ, 2РМДТ; УХЛ2.1 за ГОСТ 15150-69 для з'єднувачів 2РМ, 2РМД
Ге0.364.126 ТУ — позначення технічних умов.

Умови експлуатації

Синусоїдальна вібрація:
діапазон частот, Гц 1 – 5000
амплітуда прискорення, м/с² (g) 490 (50)
Акустичний шум:
діапазон частот, Гц 50 — 10000
рівень звукового тиску, дБ 170
Механічний удар багаторазової дії:
пікове ударне прискорення, м/с² (g) 1000 (100)
тривалість дії, мс 1 — 3
Механічний удар одиничної дії:
пікове ударне прискорення, м/с² (g) 5000 (500)
тривалість дії, мс 0,1-2
Лінійне прискорення, м/с² (g) 2000 (200)
Атмосферний знижений робочий тиск, Па (мм рт ст) 133,32·10^-12 (10^-12) Атмосферний підвищений робочий тиск, Па (кгс/см²⁾ 50,6·10⁴ (5,0)
Підвищена робоча температура середовища, °С 100
Зміна температур, °C:
для з'єднувачів (срібне покриття контактів) від 180 до мінус 60
для з'єднувачів (золоте покриття контактів) від 250 до мінус 60

Технічні характеристики

Токове навантаження:
на одиничний контакт, А від 4 до 36
сумарна на з'єднувач, А від 27 до 260
Максимальна робоча напруга, В 560 і 700
Ємність між контактами, пФ, не більш ніж 6
Опір ізоляції, МОм, не менш ніж 5000
Електрична міцність ізоляції, В (ампл):
за максимальної робочої напруги 560 В 1850
за максимальної робочої напруги 700 В 2300
Зусилля розчленування з'єднувачів, Н (кгс), не більш ніж від 29,4 (3) до 539,6 (55)
Мінімальне напрацювання, год 1000
Число зчленувань-розчленувань 500
